欧姆龙NJ控制器在二次电池包封配组机上的应用

摘要：本文介绍了欧姆龙NJ控制器在二次电池包封配组机上的应用，针对二次电池包封配组机在实际应用中的三个难点，提出了行之有效的解决办法并得到客户高度认可。

关键词：欧姆龙 NJ控制器 二次电池 配组机

1引言

二次电池又称为充电电池，是指在电池放电后可通过充电的方式使活性物质激活而继续使用的电池。由于能源的匮乏，二次电池行业得到了快速的发展。如今，二次电池已经成为了电子设备的关键部件之一，特别是在笔记本电脑、手机等设备中占据了举足轻重的地位。

近年来，二次电池的生产正在向中国转移，产量快速增长。在实际生产过程中，二次电池的包封技术会影响到电池的质量和生产成本。为此，欧姆龙开发出一套以OMRON NJ为核心的系统来满足市场。

设备构成及功能

2.1 设备构成

二次电池包封配组机如图1所示，设备主要由六大部分构成，分别是隔板盘部分、一工位送片部分、包板部分、二工位送片部分、三工位送片部分和配组输出。

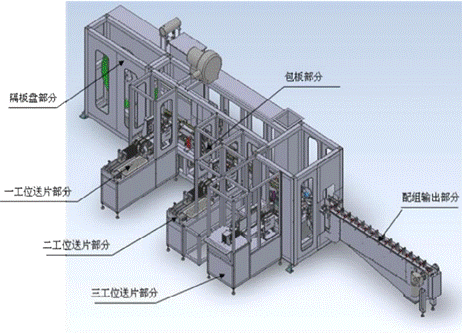

图1 设备构成

2.2 各部分功能介绍

1．隔板盘部分：用来输送包封极板时所用的ACM膜。

2．一工位送片部分：用来输送需要包封的极板到主滚道（极板轴）上，如图2所示。

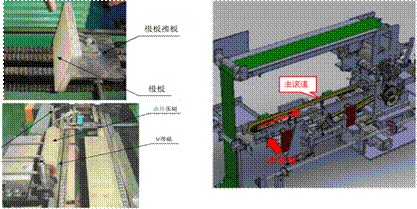

图2 一工位送片部分工作示意图

3. 包板部分：对一工位送来的极板进行包封。具体操作过程是：ACM膜通过隔板输送电机送到模轴，刀轴对送来的膜进行切割和折中线动作，极板输送轴把极板送入切割完后的膜进行两边的侧封。如图3所示。

图3 包板部分工作示意图

4．二工位送片部分：用来输送不需要包封的负极板，和包封好的正极板进行叠加

5. 三工位送片部分：等待一组极板组成极板群后，用来输送正极板叠加到极板群上，叠加后由配组电机送出。

3系统硬件解决方案

3.1系统硬件结构（见图4）

图4  系统硬件配置图

3.2系统硬件配置（见表1）

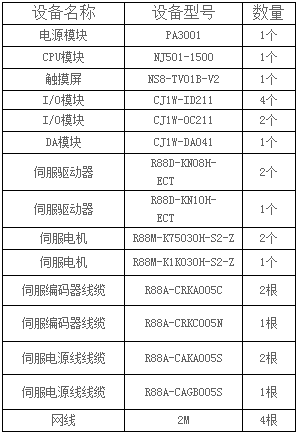

表1  系统硬件配置

4 控制系统的难点与解决

4.1 ACM膜长度需任意修改

在实际操作过程中，为了便于包封极板更加灵活，A
