布铗丝光机整体解决方案

丝光工艺使用的丝光机有布铗丝光机、直辊丝光机、弯辊丝光机等，其中应用比较普遍的是布铗丝光机，是由左、右两组布铗链条组成，织物在布铗夹持下进行冲洗去碱扩幅，幅宽容易控制，织物可获得较好的缩水率。

布铗丝光联合机和其它染整机械一样由进布装置、扎车、绷布辊、布 铗式拉幅机(丝光机)、水洗机、烘燥机、出布装置等众多通用装置和单元机组成。其控制系统采用多单元交流变频调速，调幅、吸碱、喷淋、碱液回收用交流电机 传动，探边、水洗机、上排导布辊用力矩电机传动，控制核心是对丝光机左、右两组布铗链独立传动，在速度跟随的同时实现位置同步。

欧姆龙整体解决方案及其优势：

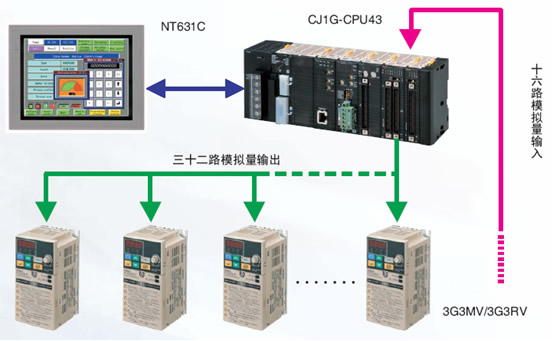

           布铗丝光机控制系统采用欧姆龙公司的中型PLC CJ1G为控制核心，传动部分传动采用3G3MV和3G3RV变频器，通过PLC的模拟量输出控制实现恒速度恒张力控制；并采用10.4” NT631C触摸屏进行参数设定、显示等操作和系统监控。

PLC：CJ1
高速处理，LD指令执行速度仅需100ns
超小型设计，高度仅相当于一张名片宽度
无需底板，以更高的效率组合各种单元
3种网络（DeviceNet、Controller Link、Ethernet）的无缝链接，信息保持全过程可视
使用大容量CF卡作存储卡，简化维护过程

HMI：NT631C
采用32位RISC芯片，更加快速
用内存单元能实现在现场方便地传送画面
可更换背灯，实现了长寿命化
确保与IP65F相当的优秀耐环境性
用多色显示图形，能更方便地观察几个数据
弹出窗口功能，有效利用画面
报警功能，即时掌握错误内容，改善机器运行状况
内存表数目是以前的2倍
标准配置有3种通信口，更容易使用
Inverter：3G3*V
功率范围从0.1kW～300 kW
具有大额定电流、刹车短路器（15kW以上）、大额定电压、高起始转矩、短路及漏电检测、掉电故障释放等高性能
以应用为导向，完善的PID控制、能量补偿算法、矢量控制、低噪音、有效的刹车手段、以及多功能的输入输出
内建一系列接口，使通讯和使用更方便
使用Windows界面的参数设定软件
